使用范圍:

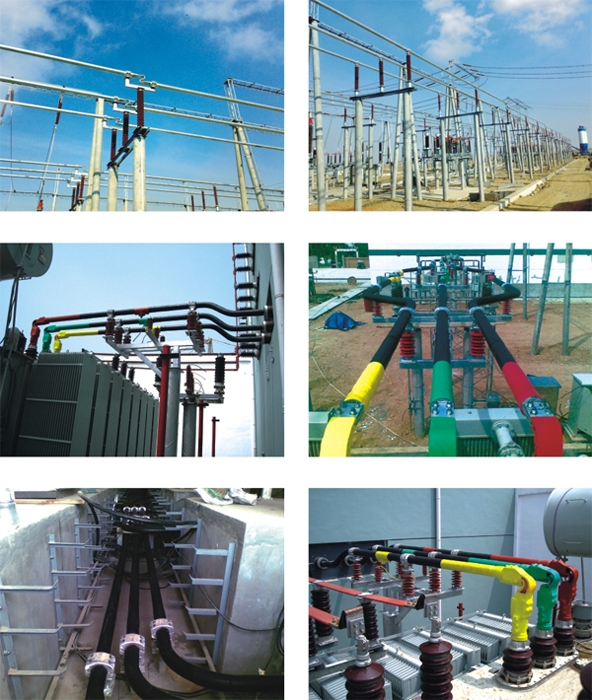

   全絕緣銅管母線系列適用于各供電、發電、治金、石油、化工、能源等配電工程，其占地面小、載流量大、安全系數高、維護方便等優點已被廣大用戶所接受。安裝方式主要形式為：支柱架空、電纜夾層、電纜溝等。

產品特點：

   全絕緣屏蔽管形母線，整體全絕緣，全屏蔽，實質就是利用銅管、銅棒（或鋁棒、鋁合金管）作為導體、外敷絕緣的一種母線產品。在國外被稱之為“管形電纜”。在國內，均有自己的命名方式和規格型號，如“管形絕緣母線、交聯聚乙烯管形母線、絕緣銅管母線”等等，其實質均為同一類產品。

    全絕緣屏蔽管形母線用于變壓器低壓側套管與主受開關柜連接、開關柜與開關柜間的饋線連接。產品各相絕緣獨立密封，全程絕緣屏蔽，不受環境干擾，可靠性高。導流體為管形，集膚效應低，載流量大，機械強度高，承受短路電流大，安裝跨距大?？芍苯影惭b在構架上，省去穿墻套管和支柱絕緣子，具有較強抗震能力，安裝方便，免于維護。

1、超強的載流、散熱能力：主流為空芯銅管，電流分布均勻，最高額定電流可達6000A。
2、集膚效應低、功率損失?。航涣麟娮栊。w系數kf<1，因而管型母線的損耗低。
3、允許應力大、機械強度高：管型母線為矩形母線的4倍，單條母線跨距最長可達8米。
4、電氣絕緣性能強：采用屏蔽絕緣方式，外殼接地點位為0V，可直走電纜溝或穿墻。
5、架構簡單、可靠性高：內部無凝露，無相間、接地短路因素，一次安裝終身免維護。

使用要求：
  海拔高度：不超過1000m，1000m以上特殊設計；
  地震強度：地震設防烈度為≤8度（設計基本地震加速度值不超過0.2g)；
  環境溫度：-50~50℃
  相對濕度：日最高相對濕度≤95%，月最高相對濕度90%（25℃時）；

污穢等級：Ⅱ、Ⅲ、Ⅳ級；
  特殊要求：由用戶與制造廠商協商。

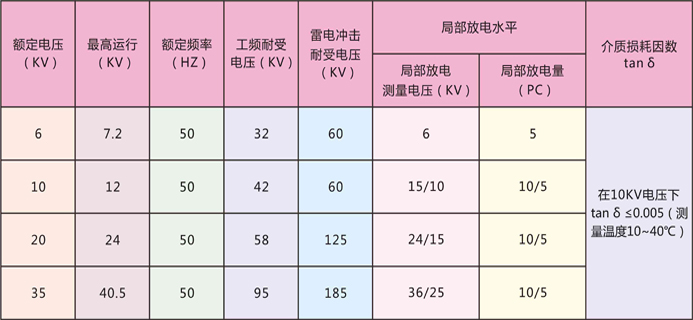

性能參數：

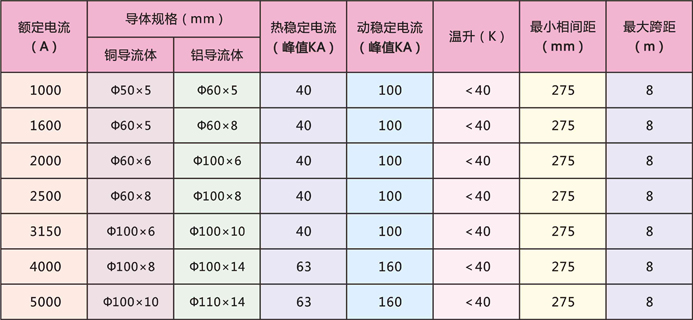

常用規格：

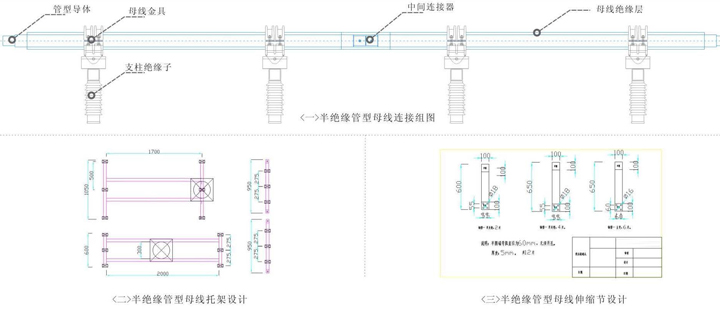

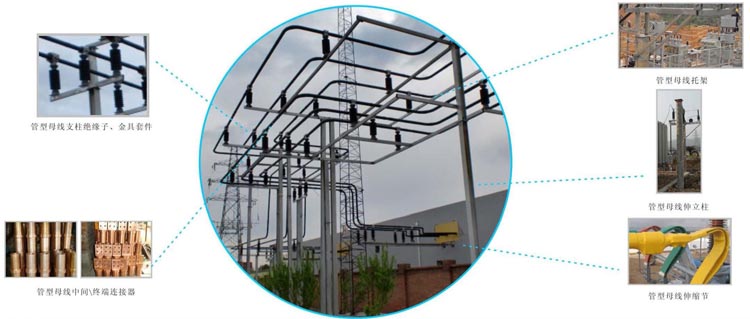

管母線生產工藝及安裝結構設計
